Aplikasi Metering transformator dicubicle 20kv dalam
distribusi listrik MV, nilai arus dan tegangan tinggi berarti bahwa mereka tidak dapat digunakan langsung oleh metering
atau perlindungan unit.
Transformator
instrumen yang diperlukan untuk memberikan nilai-nilai yang dapat digunakan
oleh perangkat ini, perangkat analog, langsung menggunakan sinyal
disediakan unit pengolahan digital dengan mikroprosesor,
setelah analog / konversi digital dari sinyal input (misalnya: Sepam atau Power
Logic System).
jenisTransformer
Instrumen adalah dari jenis berikut :
transformer
arus
Terhubung di
sirkuit jaringan utama MV, mereka menyediakan nilai saat ini berkurang
ke sirkuit
sekunder, sebanding dengan arus jaringan di mana mereka diinstal. Ada dua
jenis:
- 1 CT : transformator arus
- 2. LPCT (Low Power Current Transformer):
transformator arus elektronik.
transformator
tegangan
Terhubung ke
jaringan utama MV, mereka menyediakan sirkuit sekunder dengan nilai tegangan
berkurang, sebanding dengan tegangan jaringan di mana mereka diinstal.
Kami akan
membahas transformer arus
Transformer
arus memiliki dua fungsi dasar:
- mengadaptasi nilai saat MV di utama untuk karakteristik metering atau
perlindungan perangkat dengan menyediakan arus sekunder dengan mengurangi,
tetapi nilai saat proporsional
-mengisolasi sirkuit listrik dari metering dan / atau perlindungan sirkuit.

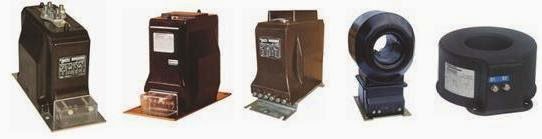

Komposisi
dan jenis
Sebuah
transformator arus terdiri dari sirkuit primer dan sekunder sirkuit yang
terhubung
melalui inti
magnetik dan sistem coating isolasi di epoxy-silika, dalam kasus
Schneider
Electric transformer. Perangkat ini dari jenis berikut:
b luka:
ketika primer dan sekunder memiliki luka kumparan di sirkuit magnetik
b
slip-lebih: primer terdiri dari konduktor yang tidak terisolasi dari instalasi
b inti:
primer terdiri dari kabel terisolasi.
karakteristik
Ini
didefinisikan dalam standar IEC 60044-1.
isolasi ditandai dengan tegangan:
- isolasi, yaitu bahwa instalasi
(misalnya: 24 kV)
- dari frekuensi daya tahan 1 menit
(misalnya: 50 kV)
- impuls menahan (mis .: 125 kV).
Nilai
frekuensi
50 atau 60
Hz.
Arus primer
Nilai (IPN)
Nilai rms
arus utama maksimum kontinyu. Nilai-nilai yang biasa 25, 50, 75, 100, 200, 400, 600 A.
Arus
sekunder Nilai (Isn)
Ini sama
dengan 1 A atau 5 A.
Transformasi
rasio Nilai
Kn = arus primer
/ I dinilai sekunder (misalnya: 100 A / 5 A) waktu singkat Engan saat termal -
1 detik
Ini ciri
termal menahan dalam kondisi sirkuit pendek selama 1 detik. Hal ini dinyatakan
dalam kA atau kelipatan dari arus utama (misalnya: 80 x IPN) selama 1 detik.
Nilai untuk
durasi yang berbeda dengan 1 detik diberikan oleh: i'th = Ith / 2
Misalnya 16
kA - 1 s setara untuk 2 s untuk i'th = 16 x 2 = 22.6 kA.
Karakteristik
(cont.)
Waktu
singkat termal nilai puncak arus Nilai ini standar - 1 s pada: b IEC: 2.5 pada 50 Hz dan 2,6 pada
60 Hz b ANSI: 2.7 60 Hz.
beban
akurasi
Nilai beban
pada yang didasarkan kondisi saat meteran akurasi.
Daya Akurasi
Pn
Daya nyata
(VA) bahwa CT dapat menyediakan sekunder untuk arus sekunder dinilai yang akurasi
dijamin (beban akurasi). Nilai-nilai yang biasa 5-7,5 - 10 - 15 VA (IEC).
kelas
akurasi
Mendefinisikan
batas kesalahan dijamin rasio transformasi dan pergeseran fasa pada kondisi
yang ditentukan kekuasaan dan arus. Kelas 0,5 dan 1 digunakan untuk kelas
metering P untuk perlindungan.
Ε kesalahan
saat (%)
Kesalahan
yang transformator memperkenalkan dalam pengukuran arus ketika rasio transformasi berbeda dari nilai dinilai.
Pergeseran
fasa atau kesalahan fase ψ (menit)
Selisih fase
antara arus primer dan sekunder, di menit sudut.
Tabel
karakteristik transformator arus
|
Characteristics
Rated voltage
(kV)
|
Rated values
|
||||
|
7.2
|
12
|
17.5
|
24
|
36
|
|
|
Insulation level:
b power frequency withstand (kV) 1 min
b lightning impulse
withstand (kV - peak)
|
20
60
|
28
75
|
38
95
|
50
125
|
70
170
|
|
Frequency (Hz)
|
50 - 60
|
||||
|
Primary current
Ipn (A)
|
25 - 50 - 75 - 100 - 200 - 400 - 600...
|
||||
|
Short-time thermal
current Ith (1 s)
|
12.5 - 16 - 20 - 25 - 31.5 - 40 - 50 kA
or
40 - 80 - 100 - 200 - 300 x In
|
||||
|
Secondary current
Isn (A)
|
1 - 5
|
||||
|
Accuracy power
Pn (VA)
|
2.5 - 5 - 7.5 - 10 - 15
|
||||
CT operasi
Pentingnya
CT pilihan keakuratan operasi metering
atau perlindungan perangkat tergantung langsung pada CT akurasi.
prinsip
operasi
CT sering
memiliki beban yang cukup resistif (Rc + kabel nya), seperti yang ditunjukkan
dalam diagram skematik di bawah ini.
Skema
diagram untuk transformator arus
I1: arus
primer.
I2 = Kn I1:
arus sekunder untuk CT sempurna.
Apakah: arus
sekunder sebenarnya mengalir melalui rangkaian. Im: saat magnetizing.
E: diinduksi
gaya gerak listrik. Vo: tegangan output.
Lm:
magnetisasi induktansi (saturable) setara dengan CT. Rct: resistance pada CT
sekunder.
Rwir:
resistensi dari kabel sambungan. Rc: tahanan beban.
I2 saat ini
adalah gambar yang sempurna dari I1 arus primer dalam rasio transformasi.
Namun, saat output aktual (Is) dikenakan kesalahan karena arus magnetisasi
(Im).
I 2 = I s +
I m jika CT sempurna, kita akan memiliki Im = 0 dan I2 = Apakah.
CT memiliki
kurva magnetisasi yang unik (untuk temperatur tertentu dan frekuensi). Dengan
rasio transformasi, ini mencirikan operasi.
Kurva
magnetisasi ini (tegangan Vo, fungsi sekarang magnetizing Im) dapat dibagi
menjadi 3 zona:
1 -
non-jenuh zona: Im rendah dan tegangan Vo (dan karena itu Is) meningkat hampir
secara proporsional dengan arus utama.
2 - zona
perantara: tidak ada istirahat nyata dalam kurva dan sulit untuk menempatkan
titik yang tepat sesuai dengan tegangan saturasi.
3 - zona
jenuh: kurva menjadi hampir horisontal; kesalahan dalam rasio transformasi
tinggi, arus sekunder terdistorsi oleh kejenuhan.
Kurva
magnetisasi (eksitasi) untuk CT.
Tegangan
output sebagai fungsi dari arus magnetizing. Vo = f (Im)
Metering CT
atau perlindungan CT
Kami harus
memilih CT dengan karakteristik yang cocok untuk penerapannya.
metering CT Hal ini memerlukan akurasi yang baik (zona
linearitas) di daerah dekat dengan layanan normal saat ini; itu juga harus
melindungi perangkat metering dari arus tinggi dengan menjenuhkan sebelumnya.
perlindungan
CT
Hal ini
memerlukan akurasi yang baik pada arus tinggi dan akan memiliki batas presisi
yang lebih tinggi (zona linearitas) untuk relay proteksi untuk mendeteksi
ambang perlindungan yang mereka dimaksudkan untuk memantau.
panduan
seleksi uraian teknis Feasability
dari CT Kita dapat
menentukan koefisien over-saat CT:
Ksi = I th
1s
Semakin
rendah Ksi, semakin mudah CT adalah untuk menghasilkan dengan volume tertentu,
kompatibel dengan terintegrasi dalam bilik MV. A Ksi tinggi menyebabkan dimensi
over-dari CT dan membuatnya sulit untuk menghasilkan.
Urutan ksi
besarnya CT produksi
Ksi <100
Standard
100 <Ksi
<300 Kadang-kadang sulit untuk karakteristik sekunder tertentu
300 <Ksi
<400 Sulit
400 <Ksi
<500 Terbatas dengan karakteristik sekunder tertentu
Ksi> 500
Kadang-kadang tidak mungkin
Keamanan
CT sekunder
digunakan pada impedansi rendah (hampir di sirkuit pendek).
Rangkaian
sekunder tidak boleh dibiarkan terbuka, karena ini akan berarti menghubungkan
seluruh impedansi tak terbatas. Dengan kondisi tersebut, tegangan berbahaya
bagi personil dan peralatan mungkin ada di seluruh terminal.
terminal
menandai
Koneksi CT
dibuat untuk terminal diidentifikasi sesuai dengan IEC:
b P1 dan P2
di sisi MV
b S1 dan S2
pada sekunder yang sesuai. Dalam kasus output ganda, output pertama
diidentifikasi oleh 1S1 dan 1S2, yang kedua oleh 2S1 dan 2S2.
Seleksi
panduan description Teknis
CT untuk
metering harus memiliki akurasi yang tepat untuk nilai arus.
Mereka
dicirikan oleh kelas akurasi mereka (umumnya 0,5 atau 1) serta Fs faktor
keamanan.
|
CT untuk
metering kelas akurasi
CT metering
dirancang untuk mengirim seakurat gambar mungkin arus bawah 120% dari nilai
primer.
IEC 60044-1
standar menentukan kesalahan maksimum di kelas akurasi untuk fase dan untuk
modul sesuai dengan rentang operasi ditunjukkan (lihat "batas
kesalahan" tabel berlawanan).
Nilai-nilai
akurasi ini harus dijamin oleh produsen untuk beban sekunder antara 25 dan 100%
dari daya akurasi.
Primer daya
Akurasi saat sekunder saat ini
(lihat
penjelasan pada contoh)
faktor
keamanan kelas akurasi
Pilihan
kelas akurasi yang terkait dengan aplikasi (tabel yang berlawanan).
Kelas
akurasi biasa adalah 0,5. ada kelas metering dari 0.2S dan 0.5s
khusus untuk
aplikasi metering.
Keselamatan
faktor: FS
Untuk
melindungi perangkat metering terhubung ke CT dari arus tinggi
di sisi MV,
transformer instrumen harus memiliki karakteristik saturasi awal.
Kelas
Akurasi sesuai dengan aplikasi
Arus batas
utama (IPL) didefinisikan yang error saat di sekunder sama dengan 10%. Standar
ini kemudian mendefinisikan Keselamatan Factor FS.
FLP = ip l
ip n
(nilai disukai:
10)
Batas
Kesalahan menurut kelas akurasi
Ini
adalah beberapa dari nilai arus utama yang error menjadi lebih besar dari 10%
untuk beban sama dengan daya akurasi.
Contoh
metering CT
Metering CT
200/5 A, 15 VA, cl. 0,5, FS 10
-
arus primer 200 A
-
dinilai sekunder saat ini 5 A
-
dinilai transformasi rasio 200/5 A
-
akurasi daya 15 VA
-
akurasi kelas 0,5.
Tabel atau
kesalahan batas yang diberikan untuk kelas 0,5 untuk arus primer:
-
antara 100% dan 120% dari nilai arus (di sini
200 A 240 A), kesalahan saat
y ± 0,5% dan kesalahan pergeseran fase y ± 30 menit.
-
pada 20% (di sini 40 A) kesalahan yang dikenakan
oleh standar kurang dari atau sama dengan 0,75% b antara 20% dan 100% dari
nilai arus standar tidak memberikan titik metering dan kesalahan maksimum
adalah antara 0,5 dan 0.75%, dengan variasi linier biasanya diizinkan antara
dua titik.
-
faktor keamanan FS = 10
Untuk arus
primer lebih besar dari 10 kali arus, dengan kata lain di sini
2000 A, kita
akan memiliki kesalahan metering> 10% jika beban sama dengan beban akurasi;
untuk beban
kurang dari ini kita masih bisa di bagian linier dari kurva magnetisasi.
sumber :
http://www.schneider-electric.com/download/hk/en/details/4900545-ICatalogue-CT-VT/?reference=AMTED300031EN
